ЗАДВИЖКИ AVK

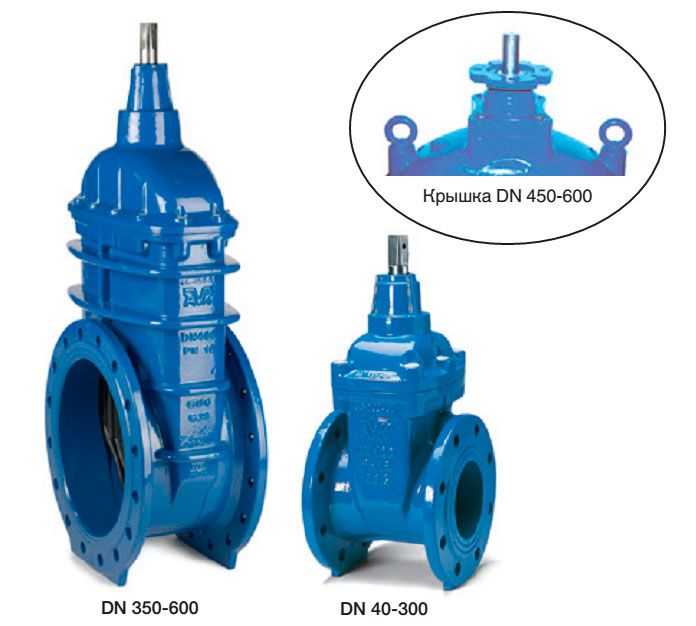

Клинообразная задвижка AVK выпускается в сериях 06/30 и 26/00 для PN-10 или PN-16. Применяется в магистральных сетевых трубопроводах для подачи или удаления воды, сточных вод и прочих нейтральных жидкостей, температурный режим которых не превышает +70°C.

Расстояние между торцами задвижки AVK определяется по показателю EN 558-F14. При этом размеры имеющихся фланцев и прорезанных отверстий фиксируется по ISO 7005-2. В процессе проведения гидравлических испытаний обеспечивается проверка задвижки и рабочий крутящий момент в ней.

По индивидуальному заказу потребителя задвижка AVK дополнительно укомплектовывается:

• насадкой штока;
• переходным фланцем;
• удлинителем штока;
• управляющим штурвалом.

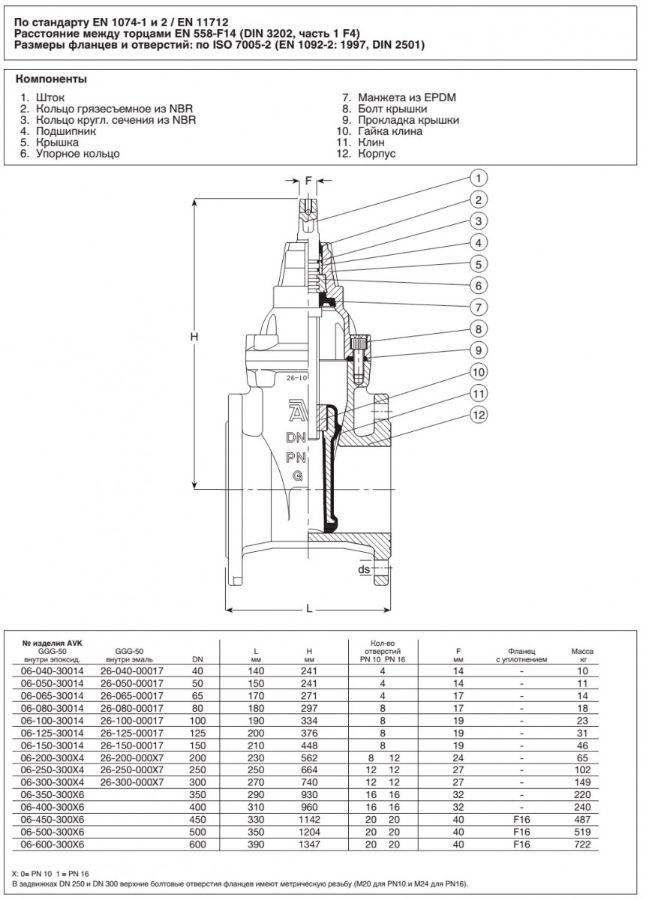

При изготовлении корпуса задвижки AVK, ее крышки и клина производитель применяет ковкий чугун. Шток изделия производится из нержавеющей стали.

Задвижка снаружи покрывается электростатическим способом, исходя из серии изделия:

• 06/30 – стандартное эпоксидное;
• 26/00 – порошковое эпоксидное.

Внутренняя часть любой вид задвижки AVK покрывается эмалью.

В качества уплотнение штока используется грязесъемное каучуковое кольцо из NBR. В задвижке устанавливается по паре наружных и внутренних колец, а также манжета из EPDM. Также указанным материалом вулканизируется сердечник. Латунь идет для производства интегральной гайки клина и упорного кольца. Крепящие крышку болты опломбируются термическим клеем.

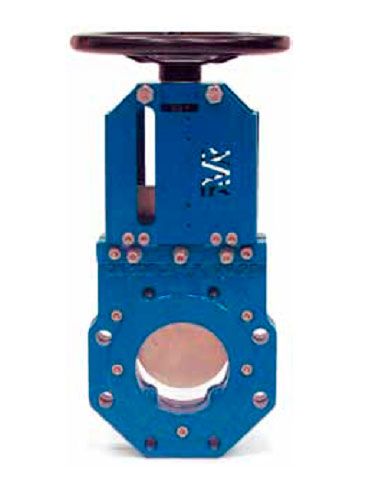

Гильотинная шиберная задвижка AVK выпускается в серии 702/10 и имеет не выдвижной шток со штурвалом. Изделие эксплуатируется при температурном режиме до +70°С для обеспечения доступа воды и удаления сточных вод.

Производитель выпускает гильотинную задвижку AVK в стандартной комплектации. По запросу конечного потребителя она дополнительно включает следующие элементы:

• нержавеющий корпус AISI 316;
• витоновые, тефлоновые или EPDM-прокладки.

Привод гильотинной шиберной задвижки AVK конструктивно состоит из следующих элементов:

• штурвал, оснащенный выдвижным штоком DN 50-600;
• закрывающий рычаг, обеспечивающий быстрое перекрытие доступа воды DN 50-200;
• пневматический привод DN 50-800.

Выдвижной фланец и шток соединяются с приводом, обеспечивая работу задвижки DN 50-1500. На штоке располагается квадратная насадка, к которой подходит исключительно Т-образный ключ DN 50-300. Допускается подключение электрического привода, использующие замкнутую и прерывающуюся раму.

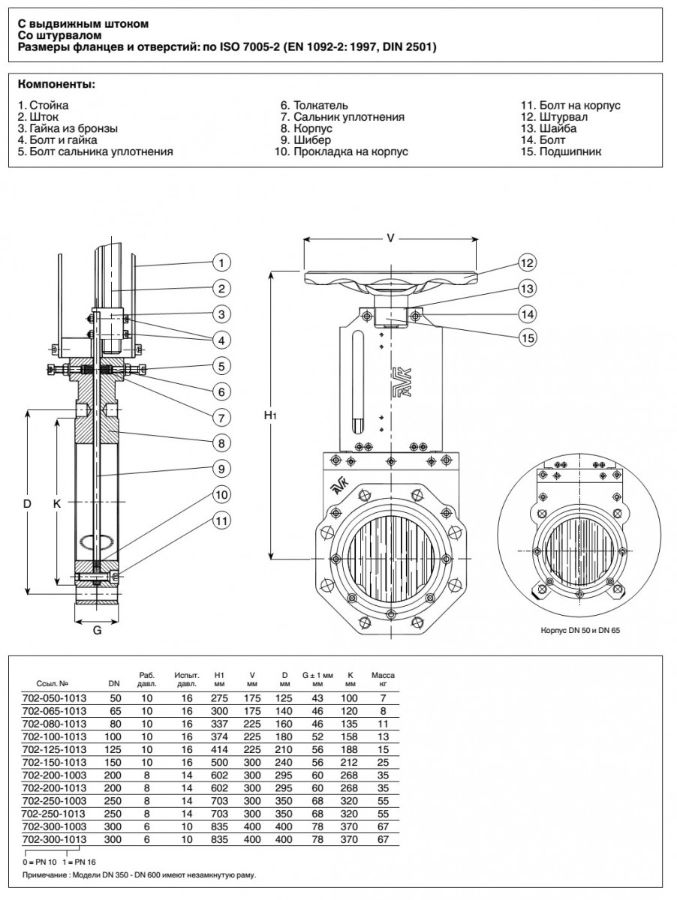

В гильотинной шиберной задвижке AVK для корпуса и штурвала используется серый чугун GG-25. Сверху они покрывается полиэфиром RAL 5017, которому не страшно воздействие ультрафиолета от солнечного излучения.

Болты, включая уплотнительный болт, гайки, толкатель, шибер и шток производятся из нержавеющей стали AISI 316. Бронза применяется при изготовлении гайки штока и шайб в изделии. Сталь 52-й категории используется в стойках и подшипнике. Для прокладки корпуса задвижки и уплотнительного сальника производитель заказывает резину NBR.

Привод гильотинной шиберной задвижки AVK состоит из:

• чугунного штурвала;
• шпильки из нержавеющей стали с резьбой;
• бронзовой шайбы;
• стальных коромысла, кронштейна, рычага и уха.

Исходя из практической необходимости непосредственного потребителя, рекомендуют выбирать подходящий вид или модель задвижек AVK.
