ПЕРЕХОДЫ ПЭ/СТ

Изготавливают эти соединения из полиэтиленовых труб, соответствующих ПЭ80/ПЭ100 и ГОСТ Р 50838-2009. Переходы ПЭ-СТ в основном используют для организации газораспределительных сетей. Стальные трубы, которые фиксируются с другой стороны соединения, должны соответствовать требованиям ГОСТ 10705-91 или другим нормативам по стали. Толщина их стенок зависит от диаметра, но она должна быть не менее 3 мм.

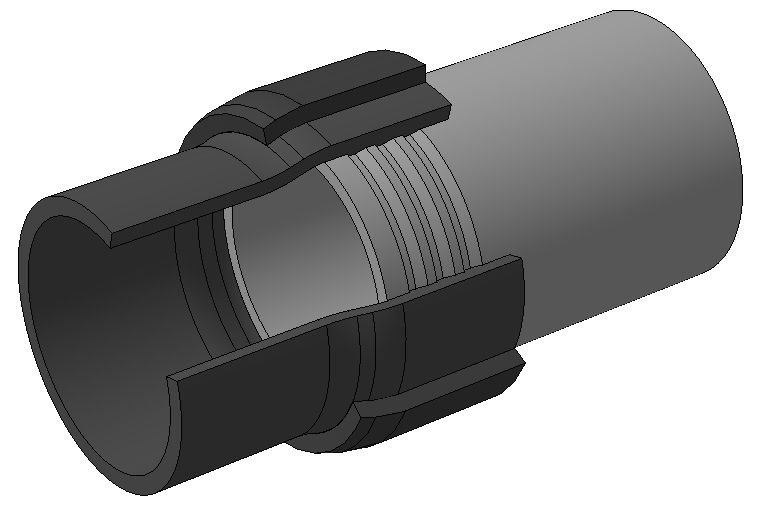

Во время изготовления переходов пары полиэтилен-металл используют раструбный метод соединения труб. Место их фиксации прогревают до тех пор, пока полиэтилен не перейдёт в расплавленное состояние. В процессе изготовления переходов для газопроводов с давлением не больше 0,6 МПа на раструб надевают обжимную муфту из пластика. Переходы для стальных труб диаметром 20-40 мм изготавливают без разогрева, осуществляя холодную сборку. Общая длина изделия включает размеры выпуска стали, нахлеста и выпуска полиэтилена.

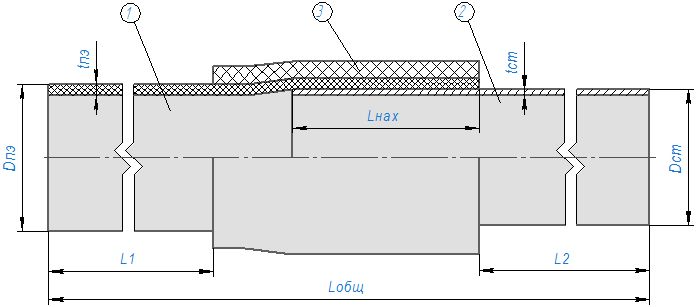

1 - Полиэтиленовая заготовка
2 - Стальная заготовка
3 - Муфта

L1 - Длина выпуска полиэтилена
L2 - Длина выпуска стали
Lнах - Длина нахлеста
Lобщ - Общая длина
Dпэ - Диаметр полиэтиленовой заготовки
Dст -Диаметр стальной заготовки
t пэ - Толщина полиэтилена
t ст - Толщина стали
