ФЛАНЦЫ

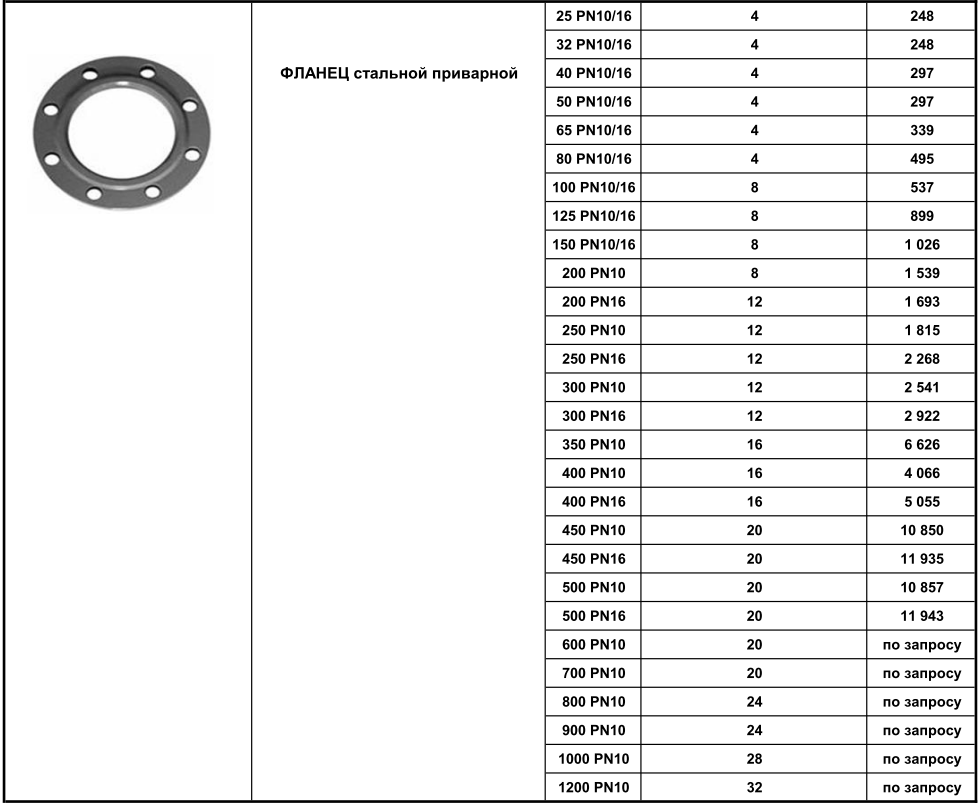

Фланцы плоские (сталь) ГОСТ 12820-80 внешне представляют собой плоские кольца либо диски. Такая арматура имеет специальные отверстия, предназначенные для соединения шпильками или болтами.
Фланцы – это сборно-разборные соединения. Внутренний диаметр приварного фланца должен быть немного больше наружного диаметра присоединяемой стальной трубы. Это необходимо для обеспечения простоты сварки и надежности соединения.
Во время работы важно следить за соосностью фланцев друг с другом. При несоблюдении данного условия возрастает вероятность разгерметизации соединения. Между соединяемыми фланцами устанавливают фланцевую прокладку, которая обеспечит герметичность.
Фланцы под втулку (бурт) выпускаются из стали СТ-20. Они используются для:
Если работа ведется с использованием только полиэтиленовой трубы, то и фланцы под втулку необходимы соответствующие – пластиковые. Их при помощи специального паяльника приваривают к торцу труб посредством электромуфтовой либо стыковой сварки.

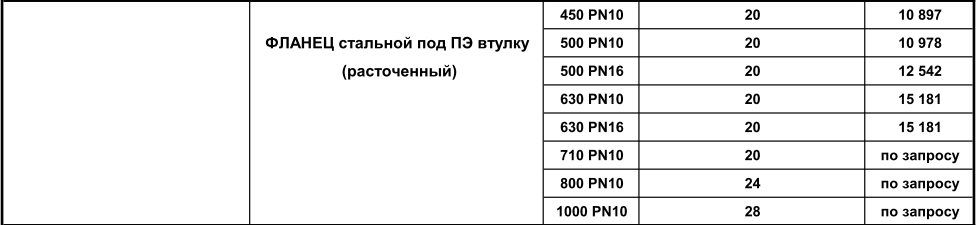

Расточенные фланцы, предназначенные для ПЭ труб, выпускаются в диапазоне D = 20 – 1 200 мм, а их максимальное рабочее давление PN 16, т.е. 1,6 МПа.
Диаметр центрального отверстия у приварного фланца, изготовленного в соответствии с ГОСТ 54432-11 (12820-80), немного меньше, чем у расточенного. Фланцы, предназначенные для ПЭ буртов, делаются путем растачивания. Технология предусматривает увеличение диаметра отверстия обычного приварного фланца. Это делается, чтобы на полиэтиленовую втулку «насадить» фланец. Затем ПЭ втулка торцом приваривается к концу пластиковой трубы.
У фланцев, предназначенных для ПЭ трубопроводов, и приварных фланцев (ГОСТ 54432-11 (12820-80)) точно совпадают:
Пожарные гидранты, которые обустраиваются в подземном положении, устанавливаются при помощи особого ответного фланца под пожарный гидрант (фланец ПГ).

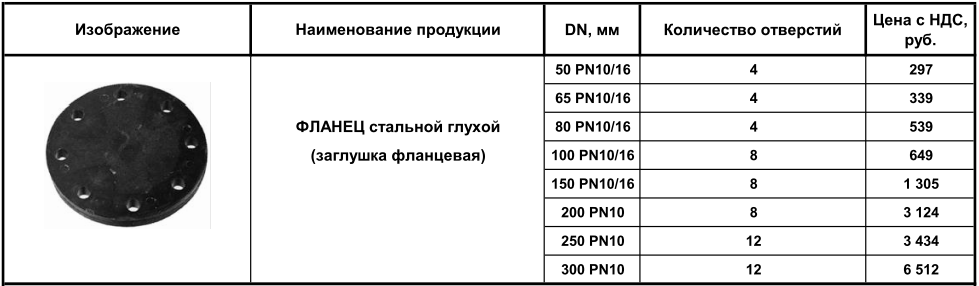

Если необходимо опрессовать пожарный водопровод или заменить сам гидрант, прибегают к фланцевой заглушке для пожарной подставки. Она представляет собой глухой фланец. Данная арматура применяется на временной основе. После монтажа пожарного гидранта ее заменяют на фланец ПГ.
Заглушка фланцевая для пожарной подставки – ее технические параметры:
Купить стальные фланцы ПЭ в Нижнем Новгороде по телефонам:
