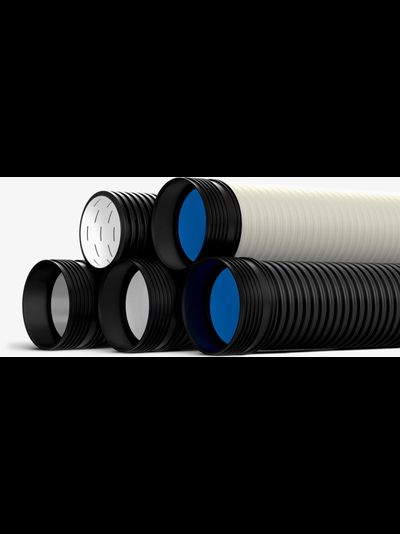

Трубы "КОРСИС"
Труба КОРСИС — это полученная методом cо-экструзии двухслойная гофрированная труба с двойной стенкой (гофрированная снаружи, гладкая изнутри).
Труба КОРСИС — это полученная методом cо-экструзии двухслойная гофрированная труба с двойной стенкой (гофрированная снаружи, гладкая изнутри).
Труба КОРСИС — это полученная методом cо-экструзии двухслойная гофрированная труба с двойной стенкой (гофрированная снаружи, гладкая изнутри).
Новинкой современного строительного материала является гофрированная труба КОРСИС. Она производится методом cоэкструзии, позволяющим сделать трубу двухслойной:

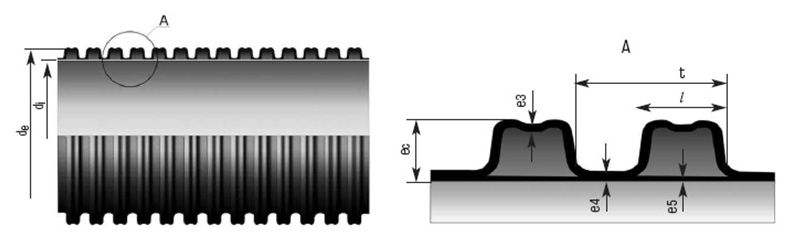

Рисунок 1 — Конструкция трубы КОРСИС
de — наружный диаметр; di — внутренний диаметр;
eс — высота гофра; e3 — толщина стенки гофра;
e4 — толщина стенки; e5 — толщина стенки внутреннего слоя;
t — шаг гофра; l — ширина выступа гофра.
Двухслойная форма обеспечивает идеальную геометрию при высокой устойчивости к различным деформациям. Эту же устойчивость обеспечивает класс кольцевой жесткости, который влияет исключительно на толщину внешней гофрированной стенки. Для укладки водопровода под землей выбирают трубы с проектными показателями кольцевой жесткости, исходя из необходимой глубины. Стандартной номинальной кольцевой жесткостью труб КОРСИС являются SN 6 и SN 8. По индивидуальным заказам изготавливаются трубы с показателем жесткости SN 16 для укладки на большой глубине.

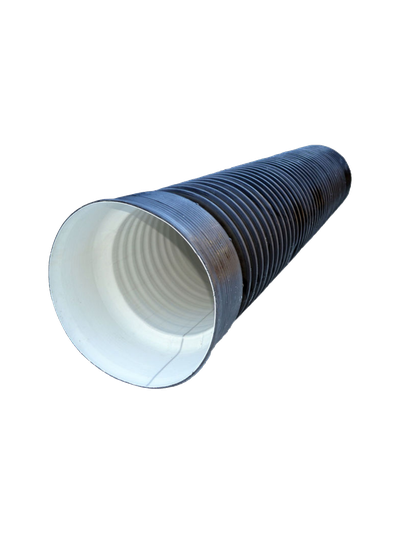

При этом магистраль можно прокладывать непосредственно по земле без закапывания, поскольку внешняя сторона трубы КОРСИС имеет черный цвет, устойчивый к воздействию ультрафиолетового излучения от солнца. Белая внутренняя окраска трубы дает возможность диагностировать состояние трубопровода визуально.
Длина гофрированных труб КОРСИС задается производителям в стандартных параметрах 6 и 12 метров.
Производитель трубы КОРСИС соблюдает соответствие в ней параметров внутреннего и наружного диаметра, позволяя потребителю использовать:
Таблица 1 — Типоразмеры гофрированных труб для канализации КОРСИС
Номинальный размер трубопровода / внутренний диаметр (DN/OD) / di, мм | Номинальный наружный диаметр dn, мм | Внутренний диаметр di, мм | Высота гофра eс, мм | Толщина стенки гофра е3(не менее для номинальной кольцевой жесткости), мм | Толщина стенки внутреннего слоя e5 (не менее), мм | Толщина стенки e4(не менее), мм | Шаг гофра t, мм | Ширина выступа гофра l, мм | ||
---|---|---|---|---|---|---|---|---|---|---|
SN6 | SN8 | SN6 | SN8 | |||||||
110/91 | 110 | 91 | 8,7 | 0,45 | 0,5 | 0,55 | 0,8 | 1,0 | 12,6 | 8,6 |
160/139 | 160 | 139 | 10,0 | 0,6 | 0,7 | 0,7 | 0,8 | 1,0 | 12,6 | 9 |
200/176 | 200 | 176 | 13,0 | 0,6 | 0,7 | 1,1 | 1,4 | 16,5 | 12 | |
250/216 | 250 | 216 | 15,0 | 0,7 | 0,8 | 1,4 | 1,7 | 37 | 23 | |
315/271 | 315 | 271 | 21,0 | 0,9 | 1,2 | 1,6 | 1,9 | 42 | 27 | |
400/343 | 400 | 343 | 26,0 | 1,2 | 1,5 | 2,0 | 2,3 | 49 | 30 | |
500/427 | 500 | 427 | 33,0 | 1,4 | 1,7 | 2,8 | 2,8 | 58 | 38 | |
630/535 | 630 | 535 | 45,0 | 1,6 | 1,9 | 3,3 | 3,3 | 75 | 47 | |
800/687 | 800 | 687 | 55,0 | 1,7 | 2,1 | 4,1 | 4,1 | 89 | 56 | |
1000/851 | 1000 | 851 | 71,0 | 2,0 | 2,4 | 5,0 | 5,0 | 98 | 60 | |
1200/1030 | 1200 | 1030 | 79,0 | 2,2 | 2,6 | 5,0 | 5,0 | 110 | 80 |
